WGP帶制動盤鼓形齒聯軸器· 產品描述The product description

制動盤鼓形齒聯軸器

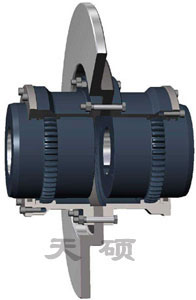

　　WGP帶制動盤鼓形齒聯軸器，該聯軸器包括有分別用來連接動力輸入軸和動力輸出軸的一個左軸套和一個右軸套，在左軸套的端部設置有鼓形齒，套在左軸套外圍的聯接套通過其內齒與左軸套上的鼓形齒相嚙合，右軸套的端部設置有連接法蘭，連接法蘭與聯接套通過穿接螺栓連接固定，一個制動盤被夾持固定在連接法蘭和聯接套之間。帶制動盤鼓形齒聯軸器結構簡單、安裝方便，制動盤與右軸套剛性連接，制動過程中的制動負荷和振動由右軸套承擔，因而不會對鼓形齒的嚙合性能造成損害，同時制動盤自身的穩定性也大大提高，保證了運行的可靠性。齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。

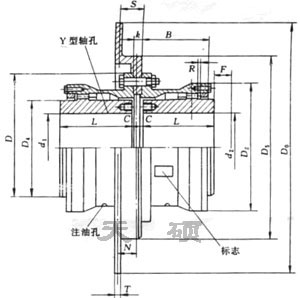

型號	公稱轉矩 Tn KN·m	許用轉速 [n] r/min	軸孔直徑 d　d2 mm	軸孔長度		D₀	D	D₁	D₂	B	N	C	C₁	C₂	轉動慣量 kg·m²	重量 kg
				L Y　J₁Z₁
WGP1	0.71	4000	30~38	82	60	315	122	98	60	58	38	3	23	12	0.008	5.7
			40~42	112	84								29
WGP2	1.25	4000	30~38	82	60	315	150	118	77	68	38	3	23	16	0.02	10
			40~56	112	84								29
WGP3	2.5	3550	40~56	112	84	355	170	140	90	80	49	3	29	16	0.05	17
			60~65	142	107								36
WGP4	4.5	2500	40~56	112	84	400 450 500	200	160	112	90	45	3	29	17	0.1	26
			60~75	142	107								36
WGP5	7.1	2500	40~56	112	84		225	180	128	100	45	3	29	19	0.17	35
			60~75	142	107								36
WGP6	10	2000	60~75	142	107	500 560 630	245	200	145	112	44	5	38	20	0.3	52
			80~95	172	132								43
WGP7	14	1700	60~75	142	107	560 630 710	272	230	160	122	44	5	38	20	0.5	68
			80~95	172	132								43
WGP8	20	1700	60~75	142	107	560 630 710	290	245	176	136	44	5	38	34 20	0.7	80
			80~95	172	132								43
			100~125	212	167								48
WGP9	25	1600	80~95	172	132	630 710 800	315	265	190	140	58	5	43	28	1	107
			100~125	212	167								48
			130~140	252	202								53
WGP10	40	1600	85~95	172	132	630 710 800	355	300	225	165	58	5	43	38 20	1.8	160
			100~125	212	167								48
			130~150	252	202								53
WGP11	56	1400	100~125	212	167	710 800 900	412	345	256	180	58	8	51	32	3.7	215
			130~150	252	202								56
			160~180	302	242								66
WGP12	80	1400	120~125	212	167	710 800 900	440	375	288	207	58	8	51	32	6.4	305
			130~150	252	202								56
			160~180	302	242								66
WGP13	112	1400	140~150	252	202	800 900	490	425	320	235	58	8	56	38 32	11	395
			160~180	302	242								66
			190~220	352	282								76
WGP14	160	1200	160~180	302	242	900 1000	545	462	362	265	65	10	68	32 10	18	530
			190~220	352	282								78
			240~260	410	330								-

注：1、表中的重量、轉動慣量未計算制動盤，其數值見表2，
2、表中C、C1、C2數值，按不同制動盤再加上K/2，
3、N=S-K/2，表中數值是D0為*大時的計算值，S與K值見表2。

制動盤直徑 D0	T	K	S	D3 max		轉動慣量 kg·m²		重量 kg
制動盤直徑 D0	T	K	S	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
315	15	10	42	180	155	0.116	0.11	8.5	6.7
355	15	10	54	200	175	0.192	0.178	11.4	9.9
400	15	14	54	255	230	0.32	0.29	15.2	12.4
450	15	16	54	305	280	0.55	0.46	19.7	15.6
500	15	18	54	325	295	0.83	0.71	25	20
560	15	18	54	350	320	1.28	1.13	30.7	25.6
630	15	20	54	400	360	2.06	1.83	38.8	33
710	15	20	54	480	450	3.32	2.9	46.5	39.4
800	15	24	70	540	500	5.87	4.8	67.8	52.7
900	15	24	70	600	560	9.3	7.9	86.6	70.3
1000	20	30	80	620	560	17.4	15.7	128.8	115.1
