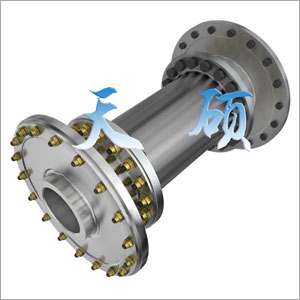

產品描述：膜盤聯軸器廣泛應用于由燃?xì)廨啓C,蒸汽輪機,電動機驅動的各類泵,風機,壓縮機組,特別適合于對聯軸器重量和懸掛彎矩比較敏感的高速大功率透平壓縮機組.
15231779603
★高速低扭矩膜盤聯軸器，重量更輕，附加彎矩更小，高轉速動態性能更好；
★中間膜盤組件整體組裝出廠，安裝方便，動平衡特性高，是各流程動力設備的*；
★角向補償0.25°，可滿足一般設備的要求；驅動螺栓采用高強度合金鋼，頭部采用12角頭法蘭面螺栓，螺栓強度和壽命高。
★設有調整墊片，方便現場安裝和調節距離。

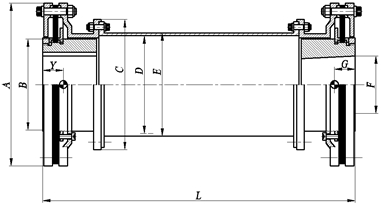

主要尺寸和性能技術數據表
|
型號 |
公稱扭矩 (kNm) |
峰值扭矩 (kNm) |
*大許用轉速 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
L 標準值 |
|
TARM150 |
5.2 |
7.52 |
32000 |
150 |
82 |
127 |
88 |
93 |
57 |
580 |
|
TARM180 |
8.8 |
13.11 |
25000 |
180 |
97 |
150 |
112 |
117 |
63 |
610 |
|
TARM230 |
18.8 |
28.6 |
20000 |
230 |
122 |
175 |
130 |
136 |
82 |
640 |
|
TARM280 |
32.3 |
48.9 |
18000 |
280 |
152 |
227 |
172 |
180 |
100 |
700 |
|
TARM330 |
60.2 |
88.7 |
15000 |
330 |
185 |
277 |
203 |
214 |
115 |
720 |
|
TARM380 |
85.5 |
127.61 |
12000 |
380 |
206 |
306 |
232 |
245 |
140 |
760 |
|
TARM430 |
136.3 |
204.6 |
10000 |
430 |
248 |
350 |
270 |
285 |
165 |
860 |
|
TARM560 |
435.4 |
1018.2 |
6000 |
560 |
340 |
505 |
304.8 |
340 |
228 |
600 |
|
型號 |
擰緊力矩(Nm) |
總質量 (Kg) |
扭轉剛度KT |
轉動慣量 (Kgm^2) |
中間節每米長 |
角向不對中 |
軸向不對中 |
||||
|
質量 (Kg) |
扭轉剛度 ΔKT(Nm /radxE+06) |
轉動慣量 (Kgm^2) |
*大 θmax (deg) |
角向剛度Kθ
|
*大 |
軸向力 （N） |
|||||
|
TARM150 |
15 |
12.36 |
0.17 |
0.018 |
5.3 |
115.82 |
0.0115 |
0.25o |
0.62 |
1.35 |
426.1 |
|
TARM180 |
30 |
18.7 |
0.32 |
0.038 |
7.2 |
213.32 |
0.023 |
0.25o |
1.51 |
2 |
813.7 |
|
TARM230 |
45 |
36.04 |
0.73 |
0.113 |
12.8 |
532.25 |
0.058 |
0.25o |
3.11 |
2.5 |
1398.2 |
|
TARM280 |
120 |
62.4 |
1.64 |
0.303 |
18.5 |
1456.11 |
0.138 |
0.25o |
8.35 |
3 |
2336.3 |
|
TARM330 |
120 |
104.1 |
3.17 |
0.705 |
30.2 |
3273.3 |
0.325 |
0.25o |
13.34 |
3.5 |
3249.5 |
|
TARM380 |
160 |
143.8 |
5.21 |
1.289 |
39.5 |
5866.7 |
0.514 |
0.25o |
17.12 |
3.5 |
3997.8 |
|
TARM430 |
160 |
226.9 |
8.09 |
1.536 |
55.35 |
10265.2 |
1.039 |
0.25o |
28.79 |
3.5 |
6492.5 |
|
TARM560 |
220 |
589.2 |
26.9 |
11.45 |
143.2 |
37652.9 |
3.63 |
0.25o |
66.3 |
3.5 |
11245.4 |
◆聯軸器長度L是根據使用性能推薦的標準值，可按用戶要求設計。其它尺寸的L值，其扭轉剛度、轉動慣量等應另算；
◆徑向不對中數值是角向不對中和中間節長度的函數，可近似按正切函數推倒；
◆對于有熱膨脹的機組，安裝時應考慮冷態預拉伸量，使撓性元件工作在較小的變形區間，提高使用壽命；
◆有任何疑問和其它需求，歡迎向天碩銷售工程師咨詢。
