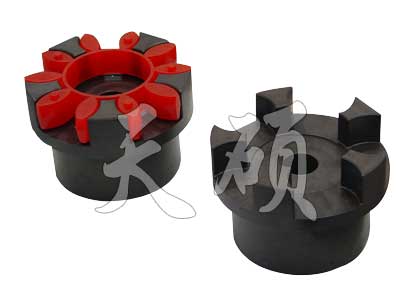

產品描述：XL型星型彈性聯軸器聚氨脂彈性體由凸形爪塊限制,可避免由于沖擊產生的內部變形及離心力產生的外部變形.
15231779603
XL型星型彈性聯軸器（JB/T 10466-2004)
XL型星形彈性聯軸器的適用范圍和性能特點高彈性連軸器,泵套聯軸器,LX(XL)型星形彈性聯軸器
本聯軸器聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。 本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。

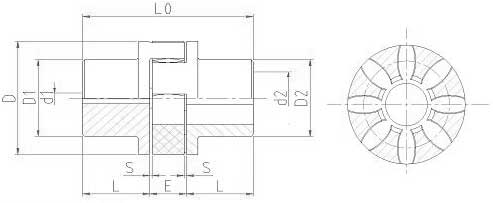

XL系列星形彈性聯軸器基本性能參數和主要尺寸
| 型號 | 公稱轉矩Tn N·m |
許用轉速[n] r/min |
軸孔直徑 d1，d2 |
L | D | D1 | B1 | S | 轉動慣量 kg·m2 |
質量 kg |
|
| Y | J1、Z1 | ||||||||||
| LX1 | 20 | 9500 | 6，7 | 18 | — | 40 | 32 | 12 | 2 | 0.0001 | 0.43 |
| 8，9 | 22 | — | |||||||||
| 10，11 | 25 | 22 | |||||||||
| 12，14 | 32 | 27 | |||||||||
| 16，18，19 | 42 | 30 | |||||||||
| LX2 | 71 | 9500 | 8，9 | 22 | — | 55 | 40 | 14 | 2 | 0.0003 | 0.85 |
| 10，11 | 25 | 22 | |||||||||
| 12，14 | 32 | 27 | |||||||||
| 16，18，19 | 42 | 30 | |||||||||
| 20，22，24 | 52 | 38 | |||||||||
| LX3 | 200 | 9500 | 10，11 | 25 | 22 | 65 | 48 | 15 | 2.5 | 0.0006 | 1.50 |
| 12，14 | 32 | 27 | |||||||||
| 16，18，19 | 42 | 30 | |||||||||
| 20，22，24 | 52 | 38 | |||||||||
| 25，28 | 62 | 44 | |||||||||
| LX4 | 400 | 9500 | 12，14 | 32 | 27 | 80 | 66 | 18 | 3 | 0.0029 | 3.30 |
| 16，18，19 | 42 | 30 | |||||||||
| 20，22，24 | 52 | 38 | |||||||||
| 25，28 | 62 | 44 | |||||||||
| 30，32，35，38 | 82 | 60 | |||||||||
| LX5 | 560 | 8000 | 14 | 32 | 27 | 95 | 75 | 20 | 3 | 0.0076 | 6.10 |
| 16，18，19 | 42 | 30 | |||||||||
| 20，22，24 | 52 | 38 | |||||||||
| 25，28 | 62 | 44 | |||||||||
| 30，32，35，38 | 82 | 60 | |||||||||
| 40，42 | 112 | 84★ | |||||||||
| LX6 | 630 | 7100 | 16，18，19 | 42 | 30 | 105 | 85 | 21 | 3.5 | 0.010 | 7.70 |
| 20，22，24 | 52 | 38 | |||||||||
| 25，28 | 62 | 44 | |||||||||
| 30，32，35，38 | 82 | 60 | |||||||||
| 40，42，45，48 | 112 | 84★ | |||||||||
| LX7 | 800 | 6300 | 20，22，24 | 52 | 38 | 120 | 98 | 22 | 4 | 0.025 | 9.50 |
| 25，28 | 62 | 44 | |||||||||
| 30，32，35，38 | 82 | 60 | |||||||||
| 40，42，45，48，50，55 | 112 | 84★ | |||||||||
| LX8 | 900 | 6500 | 22，24 | 52 | 38 | 135 | 115 | 26 | 4.5 | 0.044 | 15.3 |
| 25，28 | 62 | 44 | |||||||||
| 30，32，35，38 | 82 | 60 | |||||||||
| 40，42，45，48，50，55，56 | 112 | 84 | |||||||||
| 60，63，65 | 142 | 107★ | |||||||||
| LX9 | 2000 | 4750 | 30，32，35，38 | 82 | 60 | 160 | 135 | 30 | 5 | 0.071 | 22.2 |
| 40，42，45，48，50，55，56 | 112 | 84 | |||||||||
| 60，63，65，70，71，75 | 142 | 107 | |||||||||
| LX10 | 5000 | 3750 | 40，42，45，48，50，55，56 | 112 | 84 | 200 | 160 | 34 | 5.5 | 0.190 | 40.5 |
| 60，63，65，70，71，75 | 142 | 107 | |||||||||
| 80，85，90 | 172 | 132 | |||||||||
| LX11 | 7100 | 3350 | 50，55，56 | 112 | 84 | 225 | 180 | 38 | 6 | 0.315 | 62.5 |
| 60，63，65，70，71，75 | 142 | 107 | |||||||||
| 80，85，90，95 | 172 | 132 | |||||||||
| 100 | 212 | 167 | |||||||||
| LX12 | 8000 | 3000 | 60，63，65，70，71，75 | 142 | 107 | 255 | 200 | 42 | 6.5 | 0.61 | 78.3 |
| 80，85，90，95 | 172 | 132 | |||||||||
| 100，110 | 212 | 167 | |||||||||
| LX13 | 10000 | 2650 | 60，63，65，70，71，75 | 142 | 107 | 290 | 230 | 46 | 7 | 1.03 | 103.2 |
| 80，85，90，95 | 172 | 132 | |||||||||
| 100，110，120，125 | 212 | 167 | |||||||||
| LX14 | 14000 | 2360 | 60，63，65，70，71，75 | 142 | 107 | 320 | 255 | 50 | 7.5 | 1.71 | 151 |
| 80，85，90，95 | 172 | 132 | |||||||||
| 100，110，120，125 | 212 | 167 | |||||||||
| 130，140 | 252 | 202 | |||||||||
| LX15 | 20000 | 2000 | 80，85，90，95 | 172 | 132 | 370 | 290 | 57 | 9 | 3.61 | 230 |
| 100，110，120，125 | 212 | 167 | |||||||||
| 130，140，150 | 252 | 202 | |||||||||
| 160 | 302 | 242 | |||||||||
| LX16 | 25000 | 1800 | 85，90，95 | 172 | 132 | 420 | 325 | 64 | 10.5 | 6.20 | 301 |
| 100，110，120，125 | 212 | 167 | |||||||||
| 130，140，150 | 252 | 202 | |||||||||
| 160，170，180 | 302 | 242 | |||||||||
注一：表中質量和轉動慣量是按*大軸孔直徑Y(jié)型孔計算的近似值。
注二：表中帶“★”的尺寸不適用于Z1型快軸孔。
