LXS(XLS)型雙法蘭型星形彈性聯軸器

產品描述：星形彈性聯軸器聚氨脂塑料為彈性元件,具有緩沖,減震,耐磨,拆裝方便等優點,工作溫度-35~+80度.

在線咨詢

全國熱線

15231779603

LXS(XLS)型雙法蘭型星形彈性聯軸器· 產品描述The product description

LXS(XLS)型雙法蘭型星形彈性聯軸器

LXS(XLS)型雙法蘭型星形彈性聯軸器
XLS型星形彈性雙法蘭聯軸器的適用范圍和性能特點
本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。

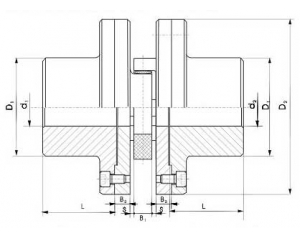

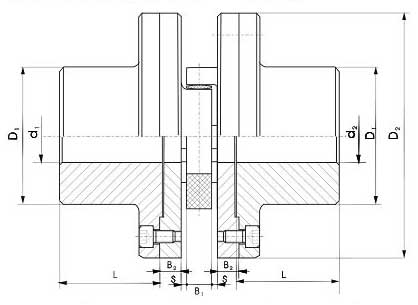

LXS雙法蘭型星形彈性聯軸器基本性能參數和主要尺寸

型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d₁，d₂	L		D	D₁	D₂	B₁	B₂	S	轉動慣量 kg·m²	質量 kg
				Y	J₁
LXS1	20	10000	6，7	18	—	40	32	65	12	7.5	2	0.0004	1.10
			8，9	22	—
			10，11	25	22
			12，14	32	27
			16，18，19	42	30
LXS2	71	9500	8，9	22	—	55	40	80	14	7.5	2	0.0013	1.80
			10，11	25	22
			12，14	32	27
			16，18，19	42	30
			20，22，24	52	38
LXS3	200	7600	10，11	25	22	65	48	100	15	9.5	2.5	0.0040	3.53
			12，14	32	27
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
LXS4	400	6600	12，14	32	27	80	66	115	18	9.5	3	0.0072	5.6
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
LXS5	560	5500	14	32	27	95	75	140	20	11	3	0.021	10.0
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42	112	84
LXS6	630	5000	16，18，19	42	30	105	85	150	21	11	3.5	0.027	12.2
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48	112	84
LXS7	800	4350	20，22，24	52	38	120	98	175	22	15	4	0.059	18.0
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55	112	84
LXS8	900	4000	22，24	52	38	135	115	190	26	15	4.5	0.098	24.8
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55，56	112	84
			60，63，50	142	107
LXS9	2000	3550	30，32，35，38	82	60	160	135	215	30	17.5	5	0.180	36.7
			40，42，45，48，50，55，56	112	84
			60，63，65，70，71，75	142	107
LXS10	5000	2900	40，42，45，48，50，55，56	112	84	200	160	260	34	18.5	5.5	0.410	60.8
			60，63，65，70，71，75	142	107
			80，85，90	172	132
LXS11	7100	2680	50，55，56	112	84	225	180	285	38	23.5	6	0.7251	90.5
			60，63，65，70，71，75	142	107
			80，85，90，95	172	132
			100	212	167
LXS12	8000	2300	60，63，65，70，71，75	142	107	255	200	330	42	24	6.5	1.26	12.2
			80，85，90，95	172	132
			100，110	212	167
LXS13	10000	2000	60，63，65，70，71，75	142	107	290	230	370	46	28	7	2.32	160
			80，85，90，95	172	132
			100，110，120，125	212	167
LXS14	14000	1860	60，63，65，70，71，75	142	107	320	255	410	50	31.5	7.5	4.05	232
			80，85，90，95	172	132
			100，110，120，125	212	167
			130，140	252	202
LXS15	20000	1600	80，85，90，95	172	132	370	290	460	57	35.5	9	6.81	341
			100，110，120，125	212	167
			130，140，150	252	202
			160	302	242
LXS16	25000	1450	85，90，95	172	132	420	325	520	64	37	10.5	12.5	450
			100，110，120，125	212	167
			130，140，150	252	202
			160，170，180	302	242

注：表中質量和轉動慣量是按*大軸孔直徑Y(jié)型孔計算的近似值。
