LXQ接中間軸球鉸型星形彈性聯軸器· 產品描述The product description

星形彈性聯軸器

LXQ接中間軸球鉸型星形彈性聯軸器的適用范圍和性能特點
本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換，聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
LXQ接中間軸球鉸型星形彈性聯軸器的適用范圍和性能特點

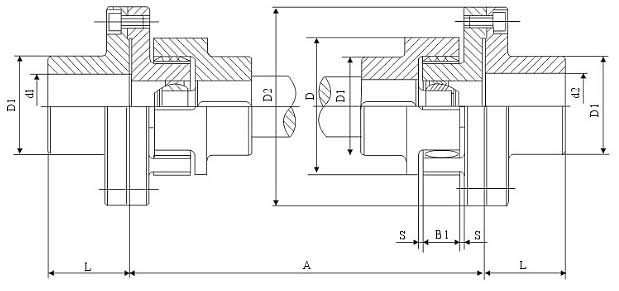

型號	公稱轉矩 Tn N·m	許用轉速n r/min	軸孔直徑 d₁，d₂	L		D	D₁	D₂	B₁	A_min	S	轉動慣量 kg·m²		質量 kg
				Y	J₁							A_min 時	每增加 100mm	A_min 時	每增加 100mm
LXQ3	200	7600	10，11	25	22	65	48	100	15	160	2.5	0.009	0.00005	4.96	0.48
			12，14	32	27
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
LXQ4	400	6600	12，14	32	27	80	66	115	18	190	3	0.01	0.00011	8.40	0.75
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
LXQ5	560	5500	14	32	27	95	75	140	20	215	3	0.023	0.00019	21.1	0.095
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42	112	84
LXQ6	630	5000	16，18，19	42	30	105	85	150	21	235	3.5	0.03	0.0003	15.9	1.20
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48	112	84
LXQ7	800	4350	20，22，24	52	38	120	98	175	22	270	4	0.068	0.00064	26.5	1.70
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55	112	84
LXQ8	900	4000	22，24	52	38	135	115	190	26	305	4.5	0.16	0.0011	28.2	2.10
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55，56	112	84
			60，63，65	142	107
LXQ9	2000	3550	30，32，35，38	82	60	160	135	215	30	340	5	0.23	0.0023	57.8	3.10
			40，42，45，48，50，55，56	112	84
			60，63，65，70，71，75	142	107
LXQ10	5000	2900	40，42，45，48，50，55，56	112	84	200	160	260	34	395	5.5	0.54	0.0050	98.2	5.60
			60，63，65，70，71，75	142	107
			80，85，90	172	132
LXQ11	7100	2680	50，55，56	112	84	225	180	285	38	435	6	0.96	0.0078	144	6.00
			60，63，65，70，71，75	142	107
			80，85，90，95	172	132
			100	212	167
LXQ12	8000	2300	60，63，65，70，71，75	142	107	255	200	330	42	475	6.5	1.78	0.0089	194	6.50
			80，85，90，95	172	132
			100，110	212	167
LXQ13	10000	2000	60，63，65，70，71，75	142	107	290	230	370	46	530	7	3.11	0.0130	277	8.10
			80，85，90，95	172	132
			100，110，120，125	212	167
LXQ14	14000	1860	60，63，65，70，71，75	142	107	320	255	410	50	590	7.5	5.30	0.022	338	10.30
			80，85，90，95	172	132
			100，110，120，125	212	167
			130，140	252	202
LXQ15	20000	1600	80，85，90，95	172	132	370	290	460	57	675	9	9.50	0.038	645	13.60
			100，110，120，125	212	167
			130，140，150	252	202
			160	302	242
LXQ16	25000	1450	85，90，95	172	132	420	325	520	64	745	10.5	17.5	0.060	769	17.50
			100，110，120，125	212	167
			130，140，150	252	202
			160，170，180	302	242

注1：質量和轉動慣量是按*大軸孔直徑Y(jié)型孔及A_min尺寸計算的近似值。
注2：A值可根據用戶需要確定，但中間套的重量不宜大于根據公稱轉矩計算而得的0.78D處圓周力的1.6%。
注3：應驗算臨界轉速。
