產品描述：Z17B型脹緊聯結套的基本尺寸和參數,Z17B型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為8.0級
15231779603

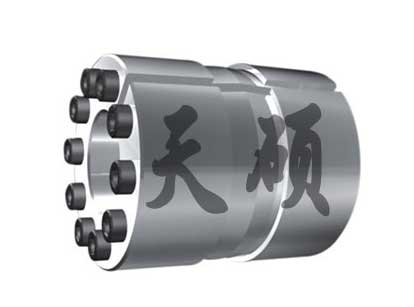

Z17B型脹緊聯結套的基本尺寸和參數
注：Z17B型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
Z17B型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為8.0級。
| 基本尺寸 | 額定負荷 | 內六角螺釘 | 脹套與軸 結合面上 的 壓 力 Pr N/mm2 |
脹套與輪 轂結合面 上的壓力 Pr1 N/mm2 |
重量 kg |
||||||||
| d | D | L1 | L2 | L3 | L4 | 軸向力Ft KN |
轉矩Mt KN.m |
d1 | n | MA N.M |
|||
| mm | |||||||||||||
| 100 110 120 130 140 150 160 170 180 190 200 220 240 260 280 300 320 340 360 380 400 420 440 460 480 500 520 540 560 580 600 |
145 155 165 180 190 200 210 225 235 250 260 285 305 325 355 375 405 425 455 475 495 515 545 565 585 605 630 650 670 690 710 |
66 66 66 76 76 76 76 86 86 102 102 110 110 110 130 130 154 154 178 178 178 178 202 202 202 202 202 202 202 202 202 |
28 28 28 33 33 33 33 38 38 46 46 50 50 50 60 60 72 72 84 84 84 84 96 96 96 96 96 96 96 96 96 |
76 76 76 86 86 86 86 98 98 114 114 122 122 122 146 146 170 170 198 198 198 198 226 226 226 226 226 226 226 226 226 |
86 86 86 96 96 96 96 110 110 126 126 136 136 136 162 162 188 188 216 216 216 216 246 246 246 246 246 246 246 246 246 |
10.3 12.7 15.5 20.1 21.6 27.0 31.0 38.3 47.3 57.0 67.6 90.7 99.0 120.6 180.5 215 276 293 372 393 414 507 517 540 564 685 712 740 822 851 880 |
206 232 258 310 310 361 387 451 526 601 676 825 825 928 1289 1433 1724 1724 2069 2069 2069 2413 2348 2348 2348 2740 2740 2740 2935 2935 2935 |
M10 M10 M10 M10 M10 M10 M10 M12 M12 M12 M12 M14 M14 M14 M16 M16 M18 M18 M18 M18 M18 M18 M20 M20 M20 M20 M20 M20 M20 M20 M20 |
8 9 10 12 12 14 15 12 14 16 18 16 16 18 18 20 20 20 24 24 24 28 24 24 24 28 28 28 30 30 30 |
83 83 83 83 83 83 83 145 145 145 145 230 230 230 355 355 485 485 485 485 485 485 690 690 690 690 690 690 690 690 690 |
83 85 86 83 77 84 84 82 90 82 88 90 83 86 94 97 93 87 86 81 77 86 70 67 64 72 69 67 69 66 64 |
67 71 74 69 65 73 74 70 78 69 75 77 72 76 80 84 78 75 72 69 66 74 59 57 55 63 60 58 60 59 57 |
4.5 4.9 5.3 7.3 7.8 8.2 8.7 11.6 12.2 16.7 17.4 22.3 24.1 25.8 38.2 40.6 58.6 61.8 85.0 89.2 93.4 97.5 128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
